En skärmaskin är en avgörande utrustning i olika branscher, särskilt de som hanterar material som papper, film, folie och textilier. Som leverantör av skärmaskiner får jag ofta frågan om styrsystemet för dessa maskiner. I det här blogginlägget kommer jag att fördjupa mig i krångligheterna i styrsystemet för en skärmaskin och förklara dess komponenter, funktioner och betydelse.
Komponenter i styrsystemet
Styrsystemet för en skärmaskin är ett komplext nätverk av hårdvaru- och mjukvarukomponenter som arbetar tillsammans för att säkerställa att maskinen fungerar effektivt och exakt. Huvudkomponenterna i kontrollsystemet inkluderar:
Programmerbar Logic Controller (PLC)
PLC:n är hjärnan i skärmaskinen. Det är en digital dator som är designad för att styra industriella processer. PLC:n tar emot insignaler från olika sensorer och kopplar på maskinen, bearbetar dessa signaler enligt en förprogrammerad logik och skickar sedan utsignaler för att styra ställdonen, såsom motorer, solenoider och ventiler. PLC:n möjliggör exakt kontroll av maskinens operationer, inklusive hastighet, spänning och position.
Människo-maskingränssnitt (HMI)
HMI är det gränssnitt genom vilket operatören interagerar med maskinen. Den består vanligtvis av en pekskärm som ger en grafisk representation av maskinens status och låter operatören mata in kommandon och ställa in parametrar. HMI kan visa realtidsdata som hastighet, spänning, längd och temperatur, och det ger även diagnostisk information vid eventuella fel eller fel.
Sensorer
Sensorer spelar en viktig roll i styrsystemet för en skärmaskin. De används för att mäta olika fysiska storheter som hastighet, spänning, position och temperatur. Till exempel används hastighetssensorer för att mäta rullarnas rotationshastighet, spänningssensorer används för att mäta spänningen i materialet som bearbetas och positionssensorer används för att bestämma positionen för skärbladen och omlindningsaxlarna. Data som samlas in av sensorerna skickas till PLC:n för bearbetning.
Driver
Drivsystem används för att styra hastigheten och vridmomentet för motorerna i skärmaskinen. Det finns olika typer av frekvensomriktare, såsom frekvensomriktare och likströmsomriktare. AC-frekvensomriktare används oftare på grund av sin energieffektivitet och tillförlitlighet. Frekvensomriktarna tar emot styrsignaler från PLC:n och anpassar strömtillförseln till motorerna därefter. Detta möjliggör exakt kontroll av maskinens hastighet och acceleration.
Ställdon
Ställdon är enheterna som omvandlar elektriska signaler till mekanisk rörelse. I en skärmaskin används ställdon för att styra rörelsen av skärbladen, omlindningsaxlarna och andra rörliga delar. Solenoider, motorer och ventiler är vanliga typer av ställdon som används i dessa maskiner.
Kontrollsystemets funktioner
Styrsystemet för en skärmaskin utför flera viktiga funktioner, som är väsentliga för att maskinen ska fungera korrekt.
Hastighetskontroll
En av styrsystemets primära funktioner är att styra maskinens hastighet. Hastigheten på skärmaskinen måste regleras noggrant för att säkerställa att materialet bearbetas i optimal hastighet. Styrsystemet använder hastighetssensorerna för att mäta rullarnas faktiska hastighet och jämföra den med den inställda hastigheten. Om det finns en skillnad mellan det faktiska varvtalet och det inställda varvtalet skickar PLC:n en signal till frekvensomriktarna att justera motorernas varvtal därefter.
Spänningskontroll
Spänningskontroll är en annan kritisk funktion hos styrsystemet. Att upprätthålla en konsekvent spänning i materialet som bearbetas är viktigt för att säkerställa en högkvalitativ skärning och en korrekt omlindningsoperation. Styrsystemet använder spänningssensorer för att mäta spänningen i materialet. Om spänningen är för hög eller för låg skickar PLC:n en signal till frekvensomriktarna för att justera motorernas varvtal eller att aktivera spännanordningarna, såsom bromsar eller kopplingar, för att bibehålla önskad spänning.
Positionskontroll
Positionskontroll är viktigt för exakt skärning och återlindning. Styrsystemet använder lägessensorer för att bestämma positionen för skärbladen och omlindningsaxlarna. PLC:n jämför den faktiska positionen med den inställda positionen och skickar signaler till ställdonen att flytta skärbladen och omlindningsaxlarna till rätt position. Detta säkerställer att materialet skärs på rätt plats och lindas jämnt på kärnorna.
Längdmätning och kapning
Styrsystemet kan också mäta längden på materialet som bearbetas och styra skäroperationen. Med hjälp av längdsensorer håller systemet reda på mängden material som passerat genom maskinen. När önskad längd uppnåtts skickar PLC:n en signal till skärmekanismen att göra ett snitt. Detta är särskilt viktigt i applikationer där exakta materiallängder krävs, såsom vid tillverkning av etiketter eller förpackningsmaterial.
Kontrollsystemets betydelse
Styrsystemet för en skärmaskin är av yttersta vikt av flera skäl.
Kvalitetssäkring
Ett väl utformat styrsystem säkerställer att maskinen producerar högkvalitativa produkter. Genom att bibehålla exakt kontroll över hastighet, spänning och position hjälper styrsystemet till att minimera defekter som ojämna skärningar, skrynklighet och felinriktad återlindning. Detta är avgörande för branscher där produktkvalitet har högsta prioritet, såsom tryckeri- och förpackningsindustrin.
Effektivitet och produktivitet
Styrsystemet möjliggör effektiv drift av skärmaskinen. Genom att optimera hastighets- och spänningsinställningarna kan maskinen bearbeta material i en snabbare takt utan att kompromissa med kvaliteten. Detta leder till ökad produktivitet och minskad produktionstid. Dessutom kan styrsystemet automatisera många av maskinens operationer, vilket minskar behovet av manuella ingrepp och förbättrar förarens effektivitet.
Säkerhet
Styrsystemet spelar också en roll för att säkerställa säkerheten för maskinen och förarna. Den kan övervaka maskinens status och upptäcka alla onormala tillstånd, såsom överhastighet, överspänning eller utrustningsfel. I nödfall kan styrsystemet automatiskt stoppa maskinen för att förhindra olyckor och skador på utrustningen.
Olika typer av Slitter Rewinder-maskiner och deras styrsystem
Det finns olika typer av skärmaskiner, var och en med sina egna specifika kontrollkrav. Till exempel,Lottery Paper Slitter Rewinderär utformad speciellt för bearbetning av lotteripapper. Kontrollsystemet för denna maskin måste säkerställa exakt skärning och återspolning för att uppfylla de strikta kvalitetsstandarderna för produktion av lotter. Det kan kräva mer exakt spänningskontroll för att förhindra att papperet går sönder eller skrynklas.

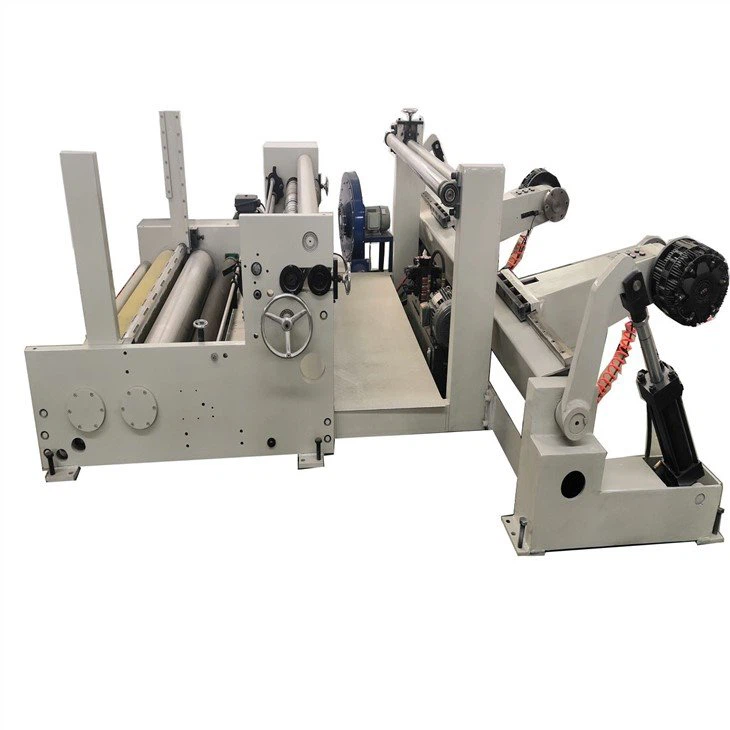

Jumbo Roll Slitter Rewinder papperanvänds för att bearbeta stora pappersrullar. Styrsystemet för denna maskin måste hantera höghastighetsdrift och storskalig återlindning. Den kan ha mer avancerade hastighets- och spänningskontrollalgoritmer för att säkerställa smidig och effektiv bearbetning av jumborullarna.
Skärmaskin för pappersrulleär en allmän maskin för skärning och omlindning av pappersrullar. Styrsystemet för denna maskin är utformat för att vara flexibelt och anpassningsbart till olika typer av papper och skärkrav. Den kan programmeras för att klara olika klippbredder och längder.
Slutsats
Sammanfattningsvis är styrsystemet för en skärmaskin en komplicerad och väsentlig del av maskinen. Den består av komponenter som PLC, HMI, sensorer, drivenheter och ställdon, som arbetar tillsammans för att utföra funktioner som hastighetskontroll, spänningskontroll, positionskontroll och längdmätning. Styrsystemet är avgörande för att säkerställa högkvalitativa produkter, effektiv drift och säkerhet.
Om du är på marknaden efter en skärmaskin eller behöver uppgradera ditt befintliga styrsystem, är vi här för att hjälpa dig. Som en ledande leverantör av skärmaskiner har vi ett brett utbud av produkter med avancerade styrsystem för att möta dina specifika behov. Kontakta oss idag för att diskutera dina krav och starta ett fruktbart affärssamarbete.
Referenser
- Groover, MP (2010). Automation, produktionssystem och dator - integrerad tillverkning. Prentice Hall.
- Doebelin, EO (2003). Mätsystem: Applikation och design. McGraw - Hill.
